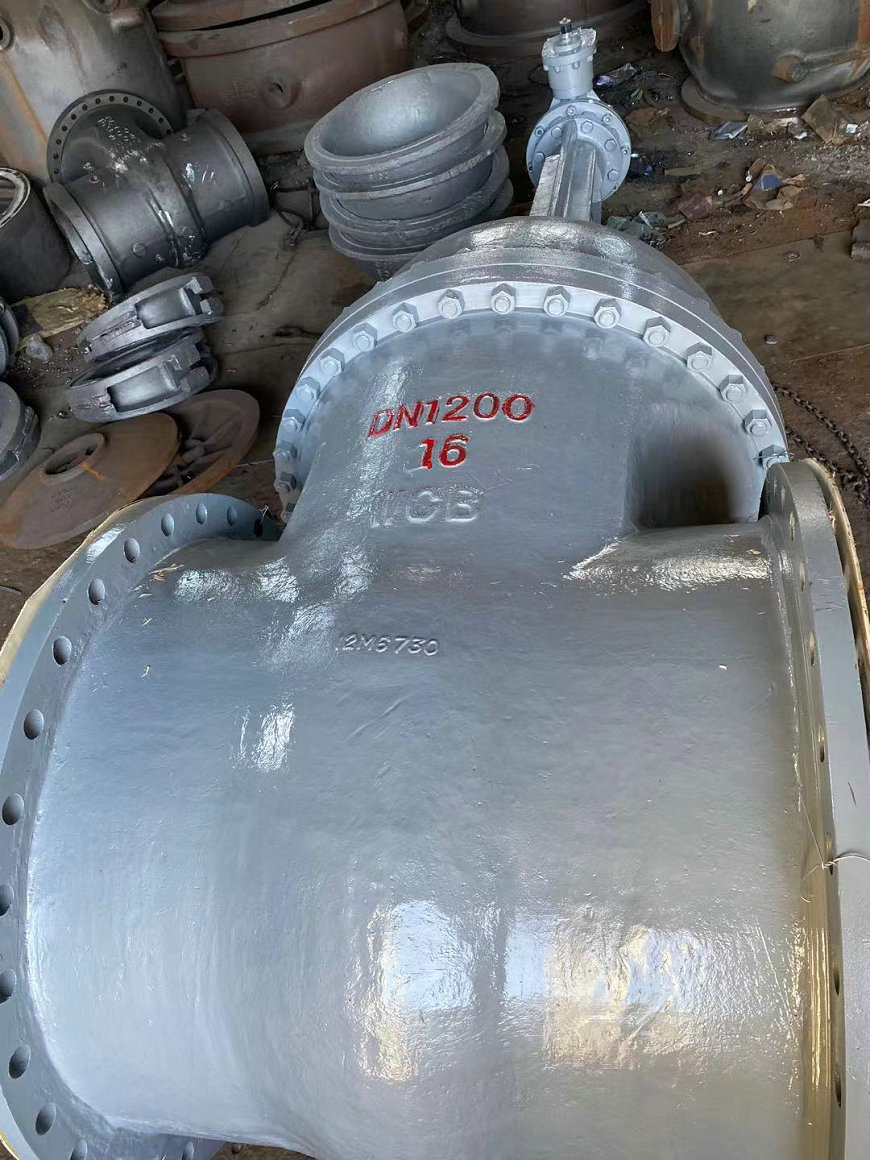

Z541-16C DN1200 傘齒輪手動閘閥具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種zui常用的截斷閥，用于截斷或接通管路中的介質。
  目前，國內閘閥普遍采用的是七十年代的三化設計結構。與美國、日本等先進國家的閘閥相比，結構笨大，閥體材料品種不全，密封性能不可靠。密封性能不可靠。尤其是PN1.0MPa的低壓閘閥，國內只有鑄鐵材料，鑄鐵閘閥常常發生閥體凍裂、閘板脫落等嚴重問題，鑄鐵閘閥的碳鋼閥桿易銹蝕，填料墊片質量差，內外泄漏嚴重。對于腐蝕性介質工況，國內缺少適用于低壓系統的PN1.0MPa不銹鋼閘閥，用較高壓力級的不銹鋼閘閥代用，不僅增大了工程或項目的投資，也造成了不銹鋼材料不必要的浪費。
Z541H-16C DN1200傘齒輪手動閘閥結構形式
1、公稱壓力：1.6-10.0MPa
2、口徑范圍：DN50-DN800
3、法蘭尺寸標準按JB/T79-1994
4、適用介質及溫度：
5、鑄鋼、鉻鉬鋼：蒸汽、油品、水等≤425、≤550℃
6、304不銹鋼：硝酸類≤200℃
7、316不銹鋼：醋酸類≤425℃
Z541H-16C DN1200傘齒輪手動閘閥的主要優點：
（1）流體阻力小。Z541H帶齒輪傳動閘閥閘體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
（2）啟閉較省力。安裝傘齒輪，一人就可開啟大口徑閘閥，啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
（3）介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。
Z541H-10C,Z541H-16C,Z541H-25C,Z541H-40C傘齒輪旁通閘閥標準規范

設計與制造	結構長度	壓力-溫度等級	連接法蘭	試驗與檢驗
GB12234	GB1221	GB9131、 JB/T74、 HGJ67	JB/T74～90、 GB9112～9131、 HGJ44～76	JB/T9092


Z541H-16C DN1200傘齒輪手動閘閥型號、材料及主要參數

主 要 零 件 材 料	閥體、閥蓋、閘板	WCB	ZG1Cr18Ni9Ti		CF8 （304）			CF3 （304L）				ZG1Cr18Ni12Mo2Ti					CF8M （316）
	密封面	Cr13或 硬質 合金	本體（W）或硬質合金（Y）
	閥桿及內件	2Cr13	1Cr18Ni9Ti		0Cr19Ni9 （304）			00Cr19Ni11 （304L）				1Cr18Ni12Mo2Ti					0Cr17Ni12Mo2 （316）
	填料	柔性石墨
	墊片	不銹鋼纏繞墊片
適用工況	適用介質	水、 蒸汽、 油品等	硝酸等腐蝕性介質					強氧化性介質				醋酸等腐蝕性介質
	適用溫度	-29～425℃	-40～500℃
公稱壓力 PN （MPa）		公稱通徑 DN （mm）	尺寸①（mm）													重量（kg）
			L	D		D1	D2		b	Z-φd	W		H開③
													ZA40	ZA540	ZA940	ZA40		ZA540	ZA940
1.0		25	127	115		85	65		14	4-14	100		200	-	330	6		-	31
		32	140	135		100	78		16	4-18	120		235	-	375	8		-	33
		40	165	145		110	85		16	4-18	140		285	-	435	12		-	37
		50	178	160		125	100		16	4-18	180		390	-	610	17		-	43
		65	190	180		145	120		18	4-18	180		435	-	655	22		-	63
		80	203	195		160	135		20	4-18	200		515	-	680	32		-	81
		100	229	215		180	155		20	8-18	200		595	-	750	42		-	90
		125	254	245		210	185		22	8-18	250		725	-	820	54		-	104
		150	267	280		240	210		22	8-23	250		780	-	900	72		-	123
		200	292	335		295	265		24	8-23	300		975	1010	1060	110		140	166
		250	330	390		350	320		26	12-23	300		1150	1190	1250	160		195	212
		300	356	440		400	368		26	12-23	350		1380	1420	1500	230		260	292
		350	381	500		460	428		26	16-23	350		1540	1580	1750	350		395	440
		400	406	565		515	482		26	16-25	400		1740	1780	1950	450		505	575
		450	432	615		565	532		28	20-25	400		1950	1990	2150	550		600	680
		500	457	670		620	585		28	20-25	500		2180	2220	2350	640		700	780
		600	508	780		725	685		28	20-30	600		2560	2600	2710	890		950	1030
1.6		25	127	115		85	65		14	4-14	120		200	-	330	7		-	31
		32	140	135		100	78		16	4-18	140		235	-	375	9		-	33
		40	165	145		110	85		16	4-18	180		285	-	435	13		-	38
		50	178	160		125	100		16	4-18	180		390	-	610	19		-	45
		65	190	180		145	120		18	4-18	200		435	-	655	24		-	65
		80	203	195		160	135		20	8-18	200		515	-	680	36		-	85
		100	229	215		180	155		20	8-18	250		595	-	750	46		-	95
		125	254	245		210	185		22	8-18	250		725	-	820	65		-	115
		150	267	280		240	210		24	8-23	300		780	-	900	82		-	135
		200	292	335		295	265		26	12-23	300		975	1010	1060	126		155	182
		250	330	405		355	320		30	12-25	350		1150	1190	1250	178		213	230
		300	356	460		410	375		30	12-25	400		1380	1420	1500	258		290	320
		350	381	520		470	435		34	16-25	400		1540	1580	1750	385		430	470
		400	406	580		525	485		36	16-30	500		1740	1780	1950	485		540	610
		450	432	640		585	545		40	20-30	500		1950	1990	2150	580		640	710
		500	457	705		650	608		44	20-34	600		2180	2220	2350	680		740	820
		600	508	840		770	718		48	20-41	650		2560	2600	2710	940		1000	1080



公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸①（mm）												重量（kg）
		L	LJ②	D	D1	D2	D6	b	Z-φd	W	H開③
											ZA40	ZA540	ZA940	ZA40	ZA540	ZA940
2.5	25	127	137	115	85	65	-	16	4-14	120	200	-	340	8	-	33
	32	140	150	135	100	78	-	18	4-18	140	235	-	380	11	-	38
	40	165	175	145	110	85	-	18	4-18	180	285	-	440	15	-	45
	50	178	188	160	125	100	-	20	4-18	180	390	-	620	24	-	65
	65	190	202	180	145	120	-	22	8-18	200	435	-	670	28	-	75
	80	203	215	195	160	135	-	22	8-18	250	515	-	695	43	-	95
	100	229	245	230	190	160	-	24	8-23	250	595	-	765	52	-	105
	125	254	270	270	220	188	-	28	8-25	300	725	-	835	76	-	130
	150	267	283	300	250	218	-	30	8-25	300	780	-	950	98	-	190
	200	292	310	360	310	278	-	34	12-25	350	975	1010	1120	170	210	270
	250	330	348	425	370	332	-	36	12-30	400	1150	1190	1320	230	280	320
	300	356	374	485	430	390	-	40	16-30	400	1390	1430	1520	340	390	450
	350	381	399	550	490	448	-	44	16-34	500	1545	1585	1770	470	520	630
	400	406	424	610	550	505	-	48	16-34	600	1755	1795	1980	650	710	770
	450	432	450	660	600	555	-	50	20-34	600	1960	2000	2200	750	840	980
	500	457	-	730	660	610	-	52	20-41	650	2195	2235	2400	910	980	1240
	600	508	-	840	770	718	-	56	20-41	650	2580	2620	2750	1250	1330	1500
